PRODUCTS 製品情報

OMNI-LABグローブボックス OMNI-LAB

NEXGEN(ネクスジェン)グローブボックスシステムは、
次世代型カートリッジ式ガス精製装置を搭載した、
新しいコンセプトのグローブボックスシステムです。

新製品 NEXGEN 1BOX Type

1BOXタイプは、米国VAC社が永年の経験と設計のもとにグローブボックスのもっとも使いやすい基本的なサイズを割り出したものです。 コンパクトデザインでありながら必要とされる機能をすべて組込み、充分なボックス内作業スペースを確保しました。

<1.5BOX、2BOX、3BOX以上のタイプ、各両面型もご用意しております>

機能・特長

次世代型カートリッジ式ガス精製装置を搭載《特許申請中》

酸素濃度・水分濃度を1pmm未満に保つ能力があります。(*1)

再生ガス・再生工程不要

・カートリッジ式精製筒のため、再生ガス、再生工程は不要です。
・カートリッジライフは1年以上(*1)

(*1)諸条件により異なります。

NEXGEN-PLCによるコントロールでシステムを一元管理

タッチパネル式ディスプレイ上の各種メニューを選択・設定することにより、システムのあらゆる機能が設定できると同時に、システムの状態を表示します。

NEXGEN-PLCによるコントロールでシステムを一元管理

グローブボックス内全自動圧力コントロール

任意に設定した圧力範囲内でグローブボックス内の圧力を自動制御し、設定値と実測値をディスプレイ上に表示します。

グローブボックス内各種オートパージコントロール

グローブボックス内パージ(大気、有機溶媒、混入不純ガス等を不活性ガス等で置換)を各種自動設定できます。
●オートタイムパージ
パージ必要時間を任意に設定しグローブボックス内を完全自動パージ
●スマートパージ
酸素濃度計と連動し任意の酸素濃度に到達するまでグローブボックス内を完全自動パージ
●セーフパージ
グローブボックス内酸素濃度が設定値を超えた場合、設定値到達まで完全自動パージを開始

酸素除去・水分除去を独立制御

酸素除去用精製装置と水分除去用精製装置が独立して設置されています。
各々にNEXGEN-PLC制御のブロワーが搭載されているため、各ブロワースピードをコントロールすることにより酸素除去と水分除去を必要に応じて独立制御できます。
酸素濃度計・水分濃度計と連動し設定濃度を保持する最適効率流量(ブロワースピード)を常に算出して自動運転されます。

カートリッジ式ガス精製装置

着脱式側板、前面パネル

グローブボックスの側板、前面パネルが容易に着脱できます。グローブボックスの拡張・増設、大型機器の搬出入や各種装置類(蒸着装置、電気炉等)の設置・接続・合体が可能です。

グローブ交換用真空引グローブポートカバー

グローブボックス内の環境を保持したままグローブ交換が可能です。

アンティチャンバー(パスボックス)部

アンティチャンバー(パスボックス)部

物品の搬出入と真空引スピードのバランスを考えた角型(W254xH254×L305mm)アンティチャンバーが装備されています。オプションで真空引きからリフィールまでの全工程を全自動で行うことも可能です。

各種セーフティー機能

内圧異常時に各バルブ閉止・真空ポンプ自動停止機能等、様々なセーフティー機能が装備されています。

各種アクセサリー・オプション

その他多数のアクセサリー・オプションをご用意しております。

詳しくはこちら

NEXGEN仕様

型式・規格 片面型 109536 109740 109741
両面型 109742 109743 109744
グローブボックスタイプ 1BOX 1.5BOX 2BOX
グローブボックス部寸法
( )内両面型 単位:mm
W1150 x D762(1150)x H915 W1730 x D762(1150)x H915 W2300 x D762(1150)x H915
全体概略寸法
( )内両面型 単位:mm
W1430 x D850(1240)x H1890 W2010 x D850(1240)x H1890 W2580 x D850(1240)x H1890
ガス精製装置部 カートリッジ式ガス精製方式、酸素・水分独立制御ブロワー搭載
アンティチャンバー(パスボックス)部寸法 W254 x H254 x L305 (mm) ※オプションサイズ対応可
各部材質 主要部:SUS304、グローブ:ブチル(標準) ※オプションにて各種材質あり
システム漏洩量(Leak Certification) Helium leak check per ASTM 498 & ASTM 499 to 1 x 10-6 ml/sec(1 x 10-7 Pa・m3/sec)
システムコントロール、モニター、操作部 Programmable Logic Controller (PLC) による NEXGENプログラムintegrated 制御、
タッチパネル式ディスプレイによる表示・選択・設定
グローブボックス内全自動圧力コントロール 上下限値範囲内任意設定によるグローブボックス内全自動圧力コントロール、フットスイッチによるコントロール可能
セーフティー自動圧力コントロール グローブボックス内陽圧・陰圧各種インターロック機能
使用可能 封入・供給ガス アルゴン、窒素、ヘリウム
電源 100~110V, または 単相200~220V, 50/60Hz
適合安全規格 CSA Std. C22.2 No.1010.1, UL61010-1, CE
標準装備・付属品・他 ■前面LED照明 ■ブチルグローブ ■グローブ交換用真空引グローブポートカバー ■グローブボックス内整理棚(3段式 着脱可能)
■グローブボックス内コンセント ■各種インターフェースポート ■真空ポンプ(各種)

NEXGENレイアウト

  • 1BOXタイプ

    1BOXタイプ
  • 1.5BOXタイプ

    1.5BOXタイプ
  • 2BOXタイプ

    2BOXタイプ
  • 片面型側面

    片面型側面

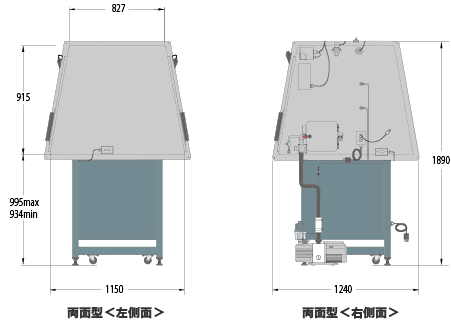

  • 両面型側面

    両面型側面

※表記のサイズは概略寸法です。
※オプションで3BOXタイプ他特注サイズの製作も可能です。
