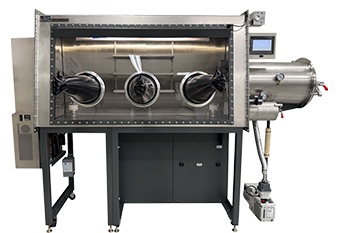

NEXUSⅡ(ネクサスⅡ)グローブボックスシステムは
米国VAC社が提供する「高性能」と「使いやすさ」を基本とした
NEXUSⅡ-PLCによるフルオートマチックコントロール
グローブボックスシステムです。
-
1BOXタイプは、米国VAC社が永年の経験と設計のもとにグローブボックスのもっとも使いやすい基本的なサイズを割り出したものです。
コンパクトデザインでありながら必要とされる機能をすべて組込み、充分なボックス内作業スペースを確保しました。 -
2BOXタイプは、1BOXタイプの2台分の大きさです。
複数工程、多数サンプル取扱作業はもちろんのこと2~4名で同時に別々の作業・実験ができます。また、ボックス内に大型の機器を設置した作業や外部機器と合体させた連鎖システムの構築、多数のオプションを取り付けたマルチ仕様等広範囲な活用が可能です。
<1.5BOX、3BOX以上のタイプもご用意しております>
機能・特長
-
グローブボックス部
VAC社永年のノウハウを生かした設計と最適材料を用いた非常に使いやすいグローブボックスです。
ガス循環精製装置部
グローブボックス架台内後部に精製装置を組込むことによりシステム全体をコンパクトにしました。充分な容量の精製剤と高性能ブロワーにより、グローブボックス内の酸素・水分濃度1ppm未満を実現します。また、すべての機器を冷却不要の設計とし、酸素・水分の吸着も常温反応を実現していますのでチラーや冷却水等は一切不要です。
-
NEXUSⅡ-PLCによる
コントロールでシステムを一元管理タッチパネル式ディスプレイ上の各種メニューを選択・設定することによりシステムのあらゆる機能が設定できると同時に、システムの状態を表示します。
グローブボックス内全自動圧力コントロール
任意に設定した圧力範囲内でグローブボックス内の圧力を自動制御し、設定値と実測値をディスプレイ上に表示します。
高性能ブロワー(オートブロワー機能付属)
静音タイプのNEXUSⅡ-PLC制御高流量インバータ式ブロワーを採用しています。酸素濃度計・水分濃度計と連動し設定濃度を保持する最適効率流量(ブロワースピード)を常に算出して自動運転されます。
グローブボックス内各種オートパージコントロール
グローブボックス内パージ(大気、有機溶媒、混入不純ガス等を不活性ガス等で置換)を各種自動設定できます。
・オートタイムパージ
パージ必要時間を任意に設定しグローブボックス内を完全自動パージ
・スマートパージ
酸素濃度計と連動し任意の酸素濃度に到達するまでグローブボックス内を完全自動パージ
・セーフパージ
グローブボックス内酸素濃度が設定値を超えた場合、設定値到達まで完全自動パージを開始
精製剤カラム全自動再生
飽和した精製剤カラムを全自動再生します。再生プログラムは【標準再生サイクル】と【有機溶媒除去用特別工程再生サイクル】の2種類から選択設定できます。
-
-
着脱式側板、前面パネル
グローブボックスの側板、前面パネルが容易に着脱できます。グローブボックスの拡張・増設、大型機器の搬出入や各種装置類(蒸着装置、電気炉等)の設置・接続・合体が可能です。
グローブ交換用真空引グローブポートカバー
グローブボックス内の環境を保持したままグローブ交換が可能です。
アンティチャンバー(パスボックス)部
-
スライドトレイ(W290 x L585mm)を装備した高真空対応の大型アンティチャンバー(パスボックス)と試薬ビンやピンセット等の小物を手軽に搬出入できる小型アンティチャンバーの両方を標準装備しました。真空引からリフィールまでの全工程を時間、回数等を任意設定することにより全自動で行うことができます。
各種セーフティー機能
内圧異常時に各バルブ閉止・真空ポンプ自動停止、バルブ開放不完全検知、ブロワーオーバーヒート防止機能、バルブ閉止不完全検知、再生ガス不足による再生工程自動停止等、様々なセーフティー機能が装備されています。
-
各種アクセサリー・オプション
- NEXUSⅡ酸素濃度計
- グローブボックス内循環冷却装置
- 合体用各種真空蒸着装置
- NEXUSⅡ水分濃度計
- CCD マイクロスコープシステム
- 静電気除去装置
- 冷凍・冷蔵庫
- 真空オーブン(加熱炉)
- 各種フィードスルー
- ソルベントトラップ
- 保冷容器・保温容器
- パーティクル除去装置
NEXUSⅡ仕様
型式・規格 [ ]内2筒式 |
片面型 | 105320 [105322] | 105324 [105326] | 105328 [105330] |
---|---|---|---|---|
両面型 | 105332 [105334] | 105336 [105338] | 105340 [105342] | |
グローブボックスタイプ | 1BOX | 1.5BOX | 2BOX | |
精製剤カラム[筒]数 | 1 [2] | 1 [2] | 1 [2] | |
グローブボックス部寸法 ( )内両面型 単位:mm |
W1150 x D762(1150)x H915 | W1730 x D762(1150)x H915 | W2300 x D762(1150)x H915 | |
全体概略寸法 ( )内両面型 単位:mm |
W1950 x D850(1240)x H1890 | W2530 x D850(1240)x H1890 | W3100 x D850(1240)x H1890 | |
アンティチャンバー(パスボックス)部寸法 単位:mm |
大型(円筒形):φ380×L600、小型(円筒形):φ150×L300 ※オプションサイズあり | |||
各部材質 | 主要部:SUS304、窓部:Lexan、グローブ: ブチル(標準) ※オプションにて各種材質あり | |||
循環フィルター | HEPA(0.3μm)フィルター循環系出入口共装備 | |||
循環ブロワー | インバータ式、サーモスイッチ内蔵、低ノイズ(静音タイプ)、冷却水およびチラー等不要、 UL, CSA規格認定品、最適効率流量コントロール、酸素濃度計・水分濃度計連動制御機能 |
|||
システム漏洩量(Leak Certification) | Helium leak check per ASTM 498 & ASTM 499 to 1 x 10-6 ml/sec(1 x 10-7 Pa・m3/sec) | |||
アンティチャンバー部到達真空度/ドア部仕様 | 10-5 Pa以下 /O-リングシール、カウンターウェイト付、センタークランプ式ハンドル、ワンアクション開閉機構 | |||
システムコントロール、モニター、操作部 | Programmable Logic Controller(PLC)による NEXUSⅡプログラムintegrated 制御、 タッチパネル式ディスプレイによる表示・選択・設定 |
|||
グローブボックス内全自動圧力コントロール | 上下限値範囲内任意設定によるグローブボックス内全自動圧力コントロール、フットスイッチによるコントロール可能 | |||
セーフティー自動圧力コントロール | グローブボックス内陽圧・陰圧各種インターロック機能 | |||
精製剤カラム全自動再生工程管理 | 全自動再生 ■標準再生サイクル(約12時間) ■有機溶媒除去用再生サイクル(約15時間) | |||
使用可能 封入・供給ガス | アルゴン、窒素、ヘリウム | |||
電源 | 100V, 15A または 単相200V, 10A | |||
適合安全規格 | CSA Std. C22.2 No.1010.1, UL61010-1, CE | |||
標準装備・付属品・他 | ■前面LED照明 ■ブチルグローブ ■グローブ交換用真空引グローブポートカバー ■グローブボックス内整理棚(3段式 着脱可能) ■グローブボックス内コンセント ■各種インターフェースポート ■真空ポンプ(各種) |
NEXUSⅡレイアウト
-
1BOXタイプ
-
1.5BOXタイプ
-
2BOXタイプ
-
片面型側面
-
両面型側面
※表記のサイズは概略寸法です。
※[ ]内の型式は精製剤カラムが2筒式のものです。
※オプションで3BOXタイプ他特注サイズの製作も可能です。
